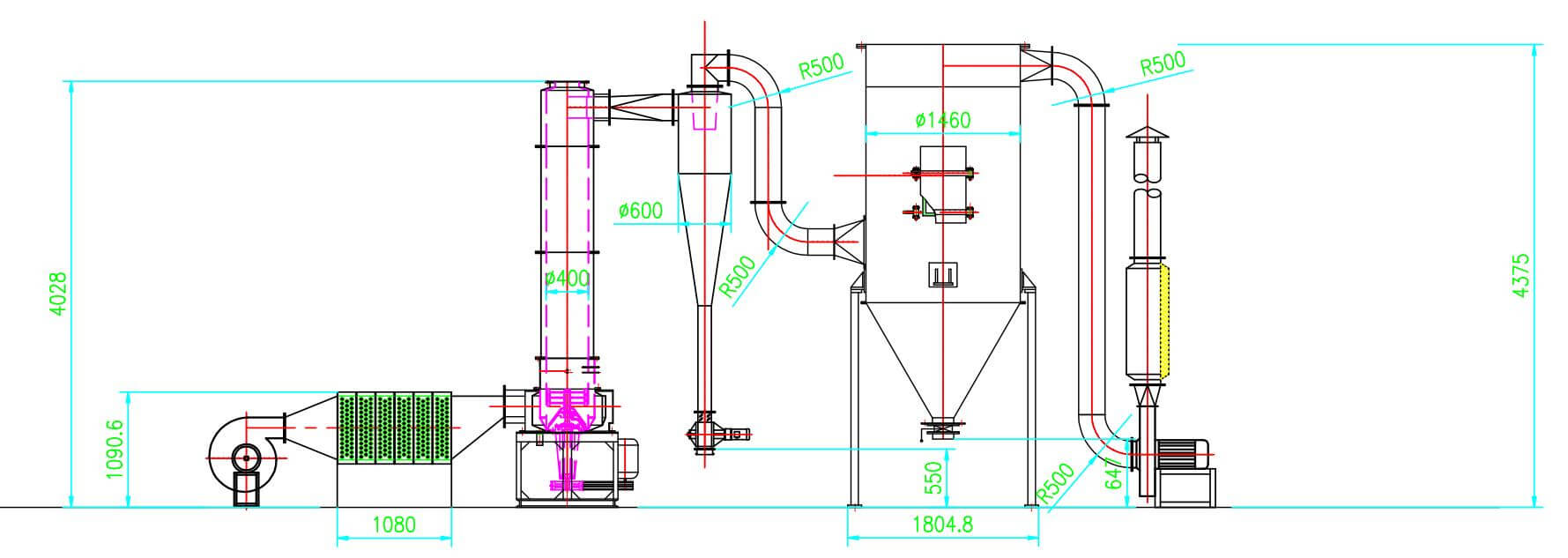

Fluxograma do Secador Flash
O secador spin flash é composto por um distribuidor de ar quente, um cilindro secador, um classificador e uma rosca alimentadora.
1. Distribuidor de ar quente
O distribuidor de ar quente é uma entrada de ar uniforme tangencial em voluta.
2. Cilindro de Secagem
O cilindro de secagem pode ser dividido em quatro zonas de baixo para cima: zona de secagem rápida por agitação, zona de secagem fluidizada rotativa, zona de secagem por fluxo de ar e zona de classificação.
- Zona de secagem rápida com agitação: A zona de secagem rápida e agitação está localizada na parte inferior do cilindro de secagem, que pode evaporar de 60% a 80% da água do material. A velocidade do agitador é ajustável, geralmente 200-500r/min, o diâmetro do cilindro de secagem é grande, a velocidade é baixa; pelo contrário, o diâmetro é pequeno, a velocidade é alta.
- Zona de secagem fluidizada rotativa: A zona de secagem fluidizada rotativa está localizada no meio do cilindro de secagem próximo à parede do cilindro. Na zona de agitação e secagem rápida, as partículas de material são impulsionadas pelo fluxo de ar rotativo para subir em espiral e entrar na zona de secagem fluidizada rotativa, de modo que as partículas sejam ainda mais reduzidas.
- Zona de secagem de fluxo de ar: A área de secagem de fluxo de ar está localizada no meio da parte superior do cilindro de secagem, que é uma área de fase diluída de partículas sólidas. Nesta zona de secagem, quando a velocidade do fluxo de ar é maior que a velocidade de suspensão das partículas do material, o material é levado para a área de classificação.
- Zona de Classificação: A área de classificação está localizada na parte superior do cilindro de secagem. O classificador mais simples é um anel de elutriação. Se o raio da partícula do material for menor que o raio do anel de elutriação, o material será retirado do cilindro de secagem para completar o processo de secagem e, em seguida, reentrar na zona de secagem fluidizada rotativa para secagem adicional.
3. Classificador
O classificador mais simples é o anel de elutriação mencionado acima. Este é um dispositivo de classificação fixo, anéis de elutriação com diferentes diâmetros internos só podem permitir a passagem de partículas menores que um determinado diâmetro. Os anéis de elutriação devem ser substituídos quando os requisitos de diâmetro mudarem.
A outra é instalar um dispositivo de classificação rotativa com velocidade ajustável na posição do anel de elutriação. Desde que a velocidade seja alterada, partículas com tamanhos de partículas diferentes podem passar. Quanto maior a velocidade, menor o tamanho da partícula que passa.
4. Rosca Alimentadora
Quando o material estiver solto, pode ser usado o alimentador de parafuso único tradicional; quando o material estiver levemente pegajoso, pode-se usar a rosca dosadora com triturador; quando o material é mais viscoso, pode ser usado o alimentador de rosca dupla.
A velocidade do alimentador de parafuso é ajustável, entre em contato conosco para o projeto do alimentador com velocidade geral.
Parâmetros técnicos
| Modelo | Diâmetro do cilindro (mm) | Tamanho (mm) | Potência (kw) | Manipulação do volume de ar (m3/h) |
Água evaporada (kg/h) | Floor area(m2) |
| XSG-2 | 200 | 250 × 2800 | 2.2 | 350~600 | 10~20 | 15 |
| XSG-3 | 300 | 400 × 3300 | 3 | 800~1300 | 20~50 | 15 |
| XSG-4 | 400 | 500 × 3500 | 5.5 | 1400~2300 | 25~70 | 20 |
| XSG-5 | 500 | 600 × 4000 | 5.5 | 2100~3600 | 30~100 | 25 |
| XSG-6 | 600 | 700 × 4200 | 5.5 | 3000~5100 | 40~200 | 28 |
| XSG-8 | 800 | 900 × 4600 | 7.5 | 5500~9000 | 60~600 | 25 |
| XSG-10 | 1000 | 1100 × 5000 | 11 | 8500~14000 | 100~1000 | 55 |
| XSG-12 | 1200 | 1300 × 5200 | 15 | 12200~20000 | 150~1300 | 75 |
| XSG-14 | 1400 | 1500 × 5400 | 18.5 | 17000~27700 | 200~1600 | 85 |
| XSG-16 | 1600 | 1700 × 6000 | 22 | 22000~36000 | 250~2000 | 100 |
Solução de Secagem Spin Flash XSG-8 (por exemplo, MHEC)
1. Materiais e Requisitos do Cliente | |||
Nome do material | Metil Hidroxietil Celulose | Sistema de remoção de poeira | Ciclone + saco coletor de pó |
Capacidade | 1000kg/h | Material do Equipamento | Parte de contato do material em aço 304, o restante em aço A3 |
Umidade Inicial | 10% (base úmida) | Lugar de instalação | Interior |
Umidade Final | 0,5% (base úmida) | Fonte de energia | 380V 50HZ |
Gravidade Específica | 0.5g/cm3 | Meio Ambiente | 15℃, 760mmHg, φ=75% |
Fonte de calor | Vapor 0,8MPa | ||
2. Lista de Configuração de Equipamentos | ||||
ID | Nome do equipamento | Modelos e especificações | Material | Quantidade |
1 | Ⅰ Filtro de Ar | A3 Aço/não tecido | 1 | |
2 | Ventilador | 4-72 5A | A3 Aço | 1 |
3 | Trocador de calor a vapor | SRZ12X7D | Q235 Aço / Al | 6 |
4 | Duto de entrada de ar quente | Aço SUS304 | 1 | |
5 | Máquina de secagem instantânea | XSG-8 | Peça de contato do material SUS316L | 1 |
6 | Base de Equipamentos | 0～350 | Peça de contato do material SUS316L | 1 |
7 | Alimentador espiral | LJQ-159 | Peça de contato do material SUS316L | 1 |
8 | Secador Ciclone | XF-600 | Peça de contato do material SUS316L | 1 |
9 | Coletor de Pó de Saco Ciclone | MC-86 | Peça de contato do material SUS316L | 1 |
10 | Descarregador Automático | TFGF-12L | 304 Aço | 1 |
11 | Duto de exaustão | A3 Aço | 2 | |
12 | Ventilador de tiragem induzida | 9-26 9D | A3 Aço | 1 |
13 | Duto de chaminé | Q235 Aço | 1 | |
14 | Gabinete de Controle Elétrico | Pulverização de plástico | 1 | |
Dados de secagem de referência de outros materiais
Temperatura do Ar de Entrada (°C) | Temperatura do ar de saída (°C) | Temperatura da Matéria-Prima (°C) | Teor de umidade da matéria-prima (%) | Teor de umidade do produto acabado (%) | Tamanho da partícula do produto (μm) | Densidade a granel (kg/m3) | |
Lama Hidróxido | 250 | 85 | 15 | 30 | 4.5 | 40 | 800 |
Dolomite | 310 | 145 | 15 | 66 | 0.4 | 15 | 450 |
Óxido de ferro | 325 | 100 | 13 | 65 | 0.6 | 5 | 300 |
Óxido de aluminio | 250 | 90 | 18 | 71 | 12.5 | 70 | 400 |
Silicato de Alumínio | 450 | 100 | 15 | 80 | 5.5 | 20 | 200 |
Carbonato de cálcio | 280 | 90 | 13 | 42 | 0.3 | 50 | 450 |
Amarelo ácido | 225 | 90 | 20 | 72 | 9 | 10 | 300 |
Tartrazina | 210 | 95 | 10 | 50 | 5 | 10 | 700 |
Estearato de cálcio | 100 | 52 | 20 | 57 | 0.32 | 16 | ---- |
Amido | 120 | 63 | 20 | 42 | 12 | 30 | 610 |
Carbonato de Cálcio Precipitado | 120 | 70 | 0 | 33 | 0 | 5 | 800 |
Dióxido de titânio | 700 | 125 | 15 | 35 | 0.5 | 3 | 600 |
