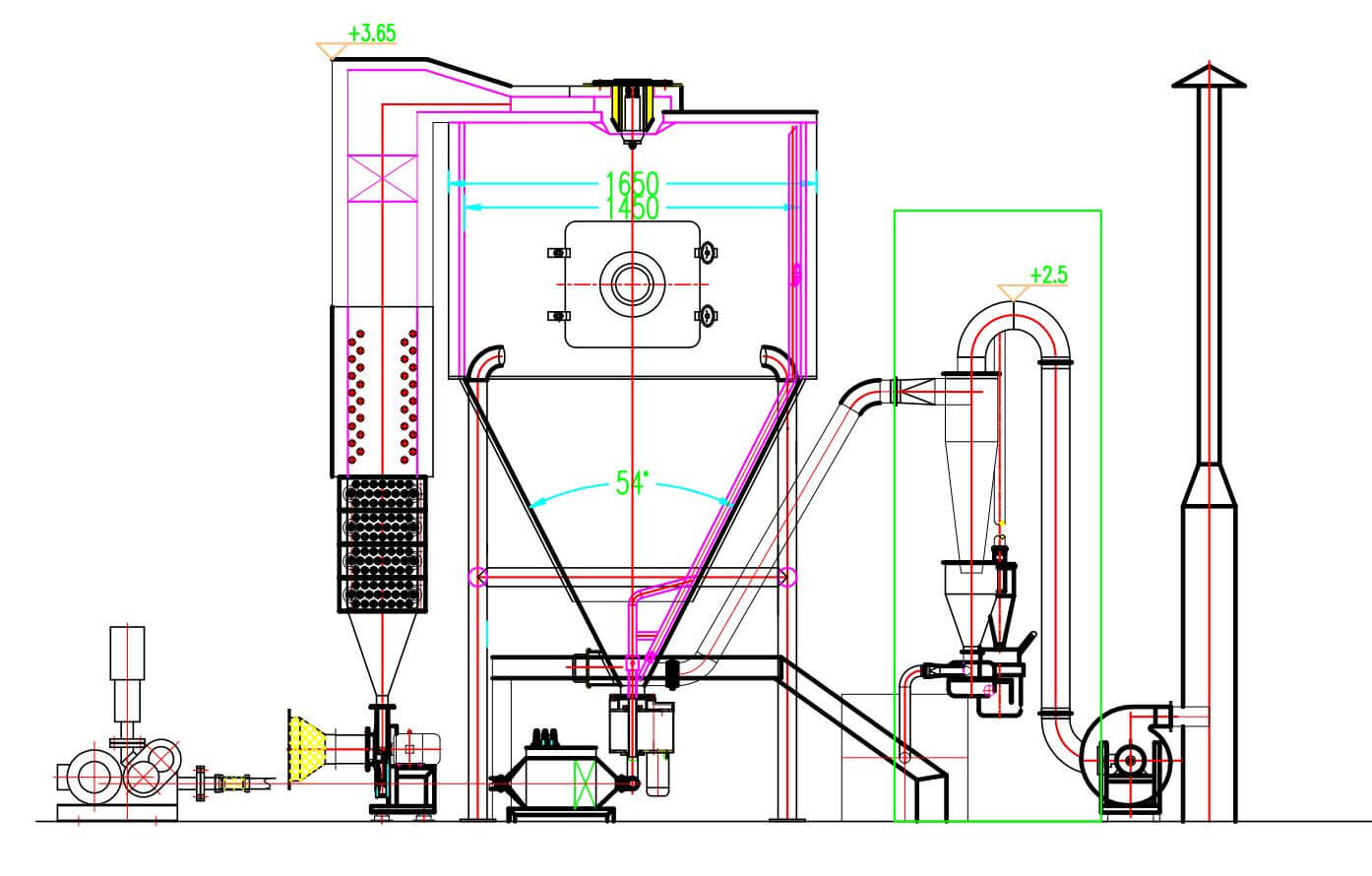

Блок-схема центробежной распылительной сушилки
Технические параметры
| Размер модели | 5 | 25 | 50 | 150 | 200-2000 |
| Температура на входе | 140-350 ℃ автоматическое управление | ||||
| Температура на выходе | 80-90℃ | ||||
| Максимум. Испарительная способность (кг/ч) | 5 | 25 | 50 | 150 | 200-2000 |
| Метод распыления | передача сжатого воздуха | механическая трансмиссия | |||
| Революция (об/мин) | 25000 | 18000 | 18000 | 15000 | 8000-15000 |
| Диаметр распылительного диска (мм) | 50 | 120 | 120 | 150 | 180-240 |
| Источник тепла | электричество | пар+электричество | пар+электричество, масло, мазут, печь с горячим воздухом | ||
| Максимум. Мощность нагрева (кВт) | 9 | 36 | 72 | 99 | |
| Габаритные размеры (Д * Ш * В) (м) | 1.8×0.93×2.2 | 3×2.7×4.26 | 3.5×3.5×4.8 | 5.5×4×7 | зависит от реальной ситуации |
| Скорость восстановления сухого порошка (%) | ≥95 | ||||
Центробежная распылительная сушильная машина Состав
1. Система подачи
1.5kw, 0.8mpA двигатель переменной частоты винтовой насос, расчетная температура находится в нормальных температурных условиях, если есть изменение температуры, пожалуйста, свяжитесь с нами.
2. Система горячего воздуха
Эта система обеспечивает чистый воздух, необходимый перед сушкой. Объем фильтрации составляет 25000 м3/ч, а максимальное давление – 50 Па. Фильтрующий материал – нетканое полотно, а система нагрева – пар + электрический нагрев.
3. Система сушки
3.1 Впускная воронка
Логарифмическая спиральная воронка горячего воздуха из нержавеющей стали SUS304 находится в верхней части сушильной башни, обеспечивая стабильный горячий воздух для сушильной башни.
3.2 Сушильная башня
Сушильная башня представляет собой цилиндрический высокий цилиндр с коническим дном. Башня имеет впуск и выпуск горячего воздуха, отверстия для осмотра и очистки, смотровые отверстия, отверстия для освещения и т.д. Вся сушильная башня установлена на кронштейне.
Внутренние и внешние стенки башни изготовлены из нержавеющей стали SUS304. Изоляционный материал – 100 мм силикат алюминия (Al₂SiO₅).
Приложения
1. Наша центробежная распылительная сушилка LPG-200 для сушки питательных веществ
1. Материалы и требования заказчика | |
Материал | Сельскохозяйственные органические соединения |
Состояние влажности | Бесплатная вода |
Испарение | Около 200 кг/ч |
Влажность сырого основания | 75% (свободная вода) |
Влажность сухого вещества | ≤3% (свободная вода) |
Удельный вес жидкости | 1.2kg/cm³ |
Температура подачи | 10~12℃ |
Температура нагнетания | Около 35 ℃ |
Источник тепла | Газовая печь горячего дутья |
Метод получения | Циклон + охлаждение централизованного сбора |
2. Технические параметры сушильного раствора | |
Модель оборудования | LPG-200 Центробежная распылительная сушилка *1 |
Метод распыления | центробежный |
Метод контакта с горячим воздухом | Параллельный поток |
Температура воздуха на входе | 160~220℃ |
Температура воздуха на выходе | 80~100℃ |
Требования к материалам | Контакты продукта SUS304 |
Метод удаления пыли | Циклонный сепаратор |
Метод нагрева | Газовая печь горячего дутья |
Метод кормления | Подача винтового насоса |
Место установки | Общая площадка для главной башни, чистая зона для приема материалов |
Размер места установки | Требуется чертеж состояния установки |
Шум | ＜80 dB |
3. Условия общественных работ | |
Атмосферное давление | 101.3KPa |
Температура окружающей среды | 10℃ |
Относительная влажность | 70% |
Электроэнергия | 380V, 3-phase, 50HZ |
Мощность машины | Около 50кВт |
Расход сжатого воздуха | 0.8m³/min |
Расход природного газа | 42Nm³ /h |
Давление сжатого воздуха | 0.3~0.6mpa |
2. Наша центробежная распылительная сушилка LPG-2000 для сушки сока манго
1. Материалы и требования заказчика | |
Материал | Сок манго |
Состояние влажности | Бесплатная вода |
Испарение | 2000kg/h |
Влажность сырого основания | 80% (свободная вода) |
Влажность сухого вещества | ≤5% (свободная вода) |
Удельный вес жидкости | 1.03kg/cm³ |
Температура подачи | 40℃ |
Температура нагнетания | Около 35 ℃ |
Источник тепла | Пар + электрическое отопление |
Метод получения | Циклон + Пылеуловитель с водяной пленкой |
2. Технические параметры сушильного раствора | |
Модель оборудования | LPG-2000 Центробежная распылительная сушилка *1 |
Метод распыления | центробежный |
Метод контакта с горячим воздухом | Параллельный поток |
Температура воздуха на входе | 160~220℃ |
Температура воздуха на выходе | 80~100℃ |
Требования к материалам | Контакты продукта SUS304 |
Метод удаления пыли | Циклонный сепаратор |
Метод нагрева | Пар + электрическое отопление |
Метод кормления | Подача винтового насоса |
Место установки | Общая площадка для главной башни, чистая зона для приема материалов |
Размер места установки | Требуется чертеж состояния установки |
Шум | ＜80 dB |
3. Условия общественных работ | |
Атмосферное давление | 101.3KPa |
Температура окружающей среды | 10℃ |
Относительная влажность | 70% |
Электроэнергия | 380В, 3 фазы, 50Гц |
Мощность машины | Около 230кВт |
Расход сжатого воздуха | 0.6m³/min |
Расход пара | Около 3500 кг/ч |
Давление сжатого воздуха | 0.3~0.6mpa |
3. Наша центробежная распылительная сушилка TPG-1000 для сушки рыбного гидролизованного белка
1. Материалы и требования заказчика | |
Материал | Рыбный гидролизат белка |
Состояние влажности | Бесплатная вода |
Испарение | около 1000kg/h |
Влажность влажной основы | 79% (свободная вода) |
Влажность сухой основы | ≤3% (свободная вода) |
удельный вес жидкости | 1.04kg/cm³ |
Температура подачи | 10~12℃ |
Температура нагнетания | около 35℃ |
Источник тепла | Газовая печь горячего дутья |
Метод получения | Двухступенчатый циклонный коллектор |
2. Технические параметры нашего решения для сушки | |
Модель оборудования | Центробежная распылительная сушилка TPG-1000 *1 |
Метод распыления | центробежный |
Метод контакта с горячим воздухом | Параллельный поток |
Температура воздуха на входе | 160~220℃ |
Температура воздуха на выходе | 80~100℃ |
Требования к материалам | Контакты продукта SUS304 |
Метод удаления пыли | Циклонный сепаратор |
Метод нагрева | Газовая печь горячего дутья |
Метод кормления | Подача винтового насоса |
Место установки | Общая площадка для главной башни, чистая зона для приема материалов |
Размер места установки | Требуется чертеж состояния установки |
Шум | ＜80 dB |
3. Условия общественных работ | |
Атмосферное давление | 101.3KPa |
Температура окружающей среды | 10℃ |
Относительная влажность | 70% |
Электроэнергия | 380В, 3 фазы, 50Гц |
Мощность машины | 120KW |
Расход сжатого воздуха | 1.1m³/min |
Расход природного газа | около 116Nm³ /h |
Давление сжатого воздуха | 0.3~0.6mpa |
